bonjour a tous merci de venir me rejoindre sur se petit blog dédier essentiellement au antennes EH. nous allons commencer cette rubrique sur les antennes EH par la liste des fourniture qui vous le verrez et plus que légère.
ANTENNE EH? Une antenne EH utilise un circuit de mise en phase pour aligner à la fois les composantes de champ V et H, menant de ce fait à un champ-rayonnant qui est fabriqué plus rapidement et plus près de l'antenne.
je suis sur que vous seriez curieux de voir se que nous pouvons faire avec un simple bous de PVC GRIS car sen carbone!!
voila ça suffira pour les exemples, de plus ici il est question d antennes pas de fosse septique ou autres HI!

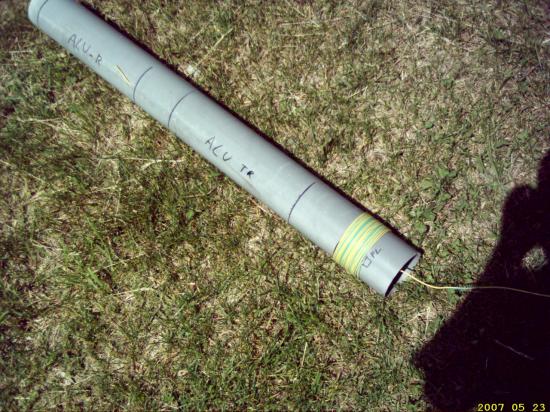

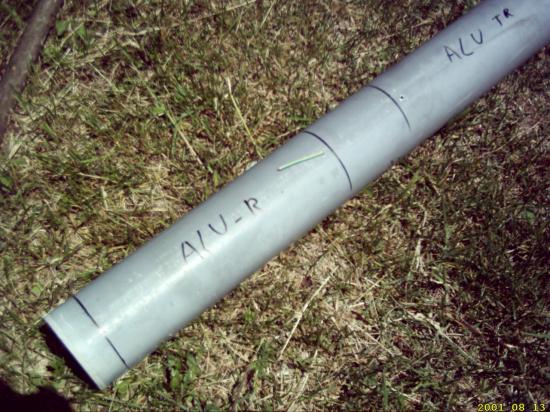

Voila donc les premières photos de cette réalisation.

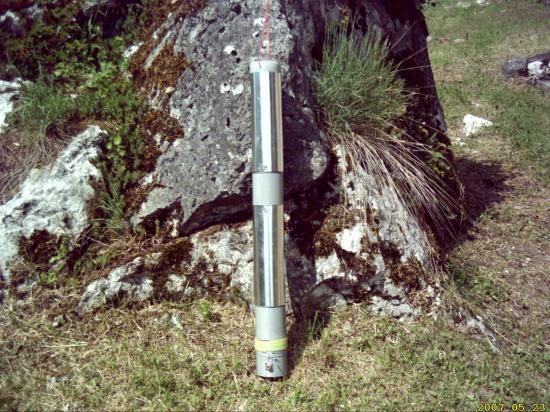

n'otre antenne términer... le plus dur a été de plier l'alluminium et de viser en méme temp(tout seul..)...
Pour réaliser cette antenne:

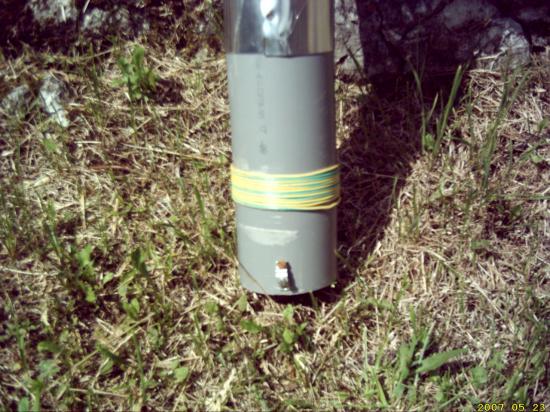

il faut d'abord tailler le tube PVC de diamètre 100mm sur 100cm. poser la SO239 souder le fil 1.5mm dessus puis percer le troud'arriver sous la self, en suite faite un bobinage un peux plus despires que prévu(entre 8 et 13 spires jointives pour 45M) selon la bande utiliser. percer le trou de sortie de la self pour retourner dans lePVC et se connecter sur la plaque du haut avec le fil qui part de l ham central et qui fait la self. Partez en suite de la masse avec le même type de fil et relier la a la plaque du dessus tout en gardent un espacement de 5cm cette a dire aucentre du tube sur toute la longueur. réaliser une connections pour mise a la terre, tiré un fil de la PL "masse" a une prise sur le coté pour connecter du gros fil de terre.
Nomenclature:
1 tube PVC 100mm de diamètre X 1m de haut. du fil 2.5mm type 220V (10m) 1 plaque d'aluminium 1m X 50 cm (20) a couper en 32 X 33cm. 1 PLso 239 récupe sur vieux TX avec rondelle de masse. 4 petite visses pour tenir la PL 8 ou 10 visse pour les plaque allu... 1 perceuse 1 pince 1 fer a souder clef pour serrage de la PL. écarteur en bois, polystyrène, plastique pour centré le fil dans le tube.
bonjour!!! LES TESTES!!!
cette antenne et particulièrement adapter pour les bandes HF voici donc mes commentaire...
particularité: cette antenne se comporte très bien a une hauteur de 1m !!! pour ma configue j ai utiliser un kenwoodts 480 un coaxe 11mm de 15m et j ai donc accrocher l antenne sur une branche d'arbre alors le SWR 1/1 sur 7.000.00 avec une tresse de masse de 10mm a la terre la puissance utiliser de 5 a 50 watts se qui es déjà beaucoup pour cette petite antenne... je ne serai trop vous conseiller de ne pas dépasser les 30W. a oui une question de DJ pour le raccord des fils sur les plaques raccordez vous comme sur le schéma ci dessous. comptez deux centimètre du bord fait un trou ou viser directement.
voila donc en RX cette antenne a des report identique a un long fil de 45m a 10m de haut! (en montagne a 800m) dans les bois
Teste et réglages: a suivre.... 73's! et n'hésiter pas a me faire par de votre expérience pour amélioré se blogue pour que toutes les infos soit correct.
